Ako dodávateľ článkových reťazí DIN 766 dostávam túto otázku neustále od klientov, ktorí modernizujú svoje priemyselné nastavenia: Môže článková reťaz podľa DIN 766 skutočne fungovať v aplikáciách na prenos energie? Je to spravodlivá a ostrá otázka – najmä preto, že systémy na prenos výkonu majú také špecifické, neúprosné požiadavky: konzistentné ovládanie krútiaceho momentu, trvalé cyklovanie zaťaženia, odolnosť voči opotrebovaniu a schopnosť bežať hladko roky bez zlyhania. Mnoho priemyselných ľudí chytí akúkoľvek reťaz, ktorú majú po ruke, za predpokladu, že všetky zvárané reťaze sú zameniteľné. DIN 766 však nie je len ďalšia generická reťaz; jeho dizajn a zamýšľané použitie stanovujú jasné hranice toho, kam patrí – a kam nepatrí. Poďme si to rozobrať, žiadny technický žargón, na ktorom nezáleží, len kontext z reálneho sveta z toho, že sme v tomto biznise viac ako desať rokov.
Najprv si ujasnime, čo vlastne DIN 766 je, pretože to je základ. DIN 766 je európska norma pre zvárané článkové reťaze pre stredné zaťaženie, zvyčajne vyrobené z mäkkej uhlíkovej ocele, s hladkou (nedokončenou) povrchovou úpravou a pevnosťou v ťahu, ktorá sa pohybuje okolo 315 N/mm². Je určený na nízke kolíky, príležitostné zdvíhanie, viazanie nákladov alebo ľahké ťahanie – napríklad zabezpečenie nákladu prívesu na stavenisku alebo zavesenie malého vybavenia v dielni. Nie je skonštruovaný pre vysoké, trvalé zaťaženie, ktoré vyžadujú systémy na prenos energie. Počkajte, ale aplikácie na prenos energie neznamenajú len veľké továrenské disky, však? Veci ako dopravníkové pásy, závitovky poľnohospodárskych zariadení, pohony ľahkých strojov, dokonca aj niektoré malé systémy na manipuláciu s materiálom – to všetko spadá pod tento dáždnik, ale ich potreby sa veľmi líšia. Takže odpoveď nie je priamo „áno“ alebo „nie“; je to „len vo veľmi špecifických prípadoch s nízkym dopytom – a aj vtedy s veľkými výhradami“.
Začnime tým, prečo väčšina nastavení prenosu výkonu odmieta normu DIN 766. Reťazec prenosu energie musí robiť dve veci, o ktorých sa nedá vyjednávať, na ktoré DIN 766 zaostáva: potrebuje prenášať konzistentnú rotačnú silu (krútiaci moment) bez prekĺznutia a musí zvládnuť opakované, cyklické zaťaženie počas tisícok hodín bez zlyhania. Dizajn DIN 766 – veľké, otvorené články s nízkym pomerom strán – nikdy nebol určený na spojenie s ozubenými kolesami, čo je spôsob prenosu sily vo väčšine systémov pohonov. Keď sa reťaz spája s ozubeným kolesom, zuby ozubeného kolesa zapadajú do medzier medzi článkami reťaze. Medzery DIN 766 sú príliš veľké a samotný článok je príliš objemný, takže nemôže správne sedieť. To vedie k preklzávaniu, ktoré ničí prenos krútiaceho momentu, alebo dokonca k úplnému vyskočeniu reťaze z ozubeného kolesa – hlavné bezpečnostné riziko v akomkoľvek systéme napájania.
Potom je tu sila. Pre reťaz na prenos energie potrebujete minimálnu pevnosť v ťahu, ktorá dokáže zvládnuť 10-násobok pracovného zaťaženia, čo je štandard nazývaný „faktor bezpečnosti“. DIN 766 má bezpečnostný faktor okolo 4:1, čo je v poriadku pre občasné zdvíhanie (ak dodržiavate limity zaťaženia), ale príliš nízke pre trvalé cyklické zaťaženie. Dopravníkový systém, ktorý beží 10 hodín denne, 5 dní v týždni, spôsobí milióny zaťažovacích cyklov reťaze. Reťaz z mäkkej ocele, ako je DIN 766, sa rýchlo unaví, najmä vo zvaroch – tie sú najslabším miestom akejkoľvek zváranej článkovej reťaze a zvary DIN 766 nie sú tepelne spracované, aby odolali únave ako reťaze určené na prenos sily. Videl som to z prvej ruky: klient sa pokúsil použiť DIN 766 na malom dopravníku na obilie a do 6 mesiacov polovica článkov reťaze praskla vo zvaroch, čím sa obilie rozsypalo cez ich zariadenie a stálo ich to týždeň odstávky. To je tá chyba, ktorú neurobíte dvakrát.
Ale počkajte, je tu malá výnimka. Ak máte aplikáciu s prerušovaným prenosom energie s veľmi nízkou spotrebou energie – ako napríklad malý, zriedka používaný dopravník dielov v garáži alebo ľahké miešadlo v malom chemickom mixéri – možno vám prejde DIN 766. Ale aj tu musíte pozorne sledovať limity zaťaženia a rozhodne to nie je dlhodobé riešenie. Poďme k tomu čísla: 10 mm článková reťaz DIN 766 má limit pracovného zaťaženia približne 800 kg. Porovnateľná reťaz na prenos sily, ako je reťaz G80 STEEL, má limit pracovného zaťaženia viac ako 2 000 kg pri rovnakej veľkosti článku a oveľa vyššiu odolnosť proti únave. To nie je ani zďaleka.
Teraz si povedzme o ďalších normách DIN, ktoré sú v skutočnosti vytvorené pre prenos energie, pretože klienti si ich často zamieňajú. Reťaz s krátkym článkom DIN 5685A je ďalšou reťazou z mäkkej ocele, ale je navrhnutá na prepravu svetla a všeobecný prenos energie v nenáročných priemyselných prostrediach – ide o krok nahor oproti norme DIN 766. Počkajte, nie, počkajte: DIN 5685A má pevnosť v ťahu približne 400 N/mm², takže je pevnejšia ako DIN 766 s nižším pomerom strán, čo znamená lepší pomer svetla a sily. prevod. Ale stále to nie je ideálne na prenos sily v ťažkých podmienkach. Ak pracujete na systéme, ktorý potrebuje trochu viac krútiaceho momentu, možno by ste sa chceli pozrieť na niečo ako reťaz z oceľových reťazových článkov – sú to tepelne spracované reťaze s vysokou pevnosťou, vyrobené špeciálne pre výkonové a záťažové aplikácie, s geometriou článku zodpovedajúcou reťazovému kolesu.

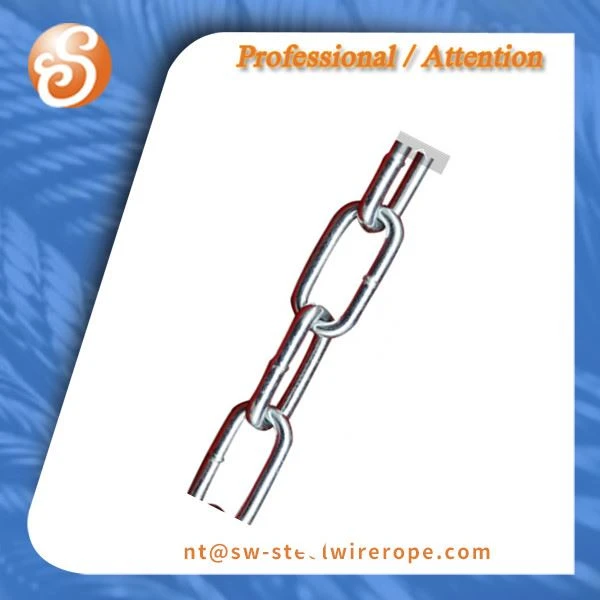

Ďalšou častou zámenou je zdvíhacia reťaz. Zdvíhacie reťaze, rovnako ako tie v našej rade zdvíhacích reťazí, sú vyrobené pre statické, príležitostné zaťaženie, ale majú vyšší bezpečnostný faktor ako DIN 766 a mnohé zdvíhacie reťaze sú kompatibilné s prenosom sily pri veľmi špecifických, ľahkých použitiach – aj keď opäť nie na ťažké a nepretržité použitie. DIN 5685-C Galvanized Long Link Chain je možnosť odolná voči korózii, ktorá je vhodná pre vonkajšie systémy na prenos energie, ale opäť nie je optimalizovaná pre trvalé cyklické zaťaženie.
Aká je teda správna voľba, ak pracujete na aplikácii na prenos energie? Rozdeľme si to podľa prípadu použitia:
- Pre ťažký a nepretržitý prenos sily (ako sú hlavné továrenské dopravníky, veľké poľnohospodárske pohony alebo stavebné stroje) si vyberte reťaz G80 STEEL. Majú tepelne upravenú legovanú oceľ, vysokú pevnosť v ťahu, perfektný záber ozubeného kolesa a bezpečnostný faktor, ktorý dokáže zvládnuť milióny zaťažovacích cyklov bez únavy. Predal som ich desiatkam stavebných a poľnohospodárskych klientov a po prechode z DIN 766 alebo iných reťazí z mäkkej ocele majú len zriedka poruchy súvisiace s reťazou.
- Pre ľahký, prerušovaný prenos sily (ako sú malé garážové dopravníky, pohony ľahkých zariadení alebo dočasné nastavenia) je reťaz s krátkym článkom DIN 5685A lepšou voľbou ako DIN 766, pretože je silnejšia a lepšie sedí s ozubenými kolesami, aj keď nie je ideálna na dlhodobé používanie.
- Ak má vaša aplikácia drsné vonkajšie alebo korozívne prostredie, možno budete chcieť pozinkovaný variant, ako je galvanizovaná reťaz s dlhým článkom DIN 5685-C – ale opäť len v prípade nízkeho zaťaženia.
Teraz sa pozrime na mýtus, ktorý neustále počúvam: „Normy DIN sú univerzálne, takže ak ide o reťaz DIN, funguje na akékoľvek priemyselné použitie.“ To je úplne nesprávne. Každá norma DIN je prispôsobená konkrétnej aplikácii s veľmi presnými špecifikáciami materiálu, pevnosti a geometrie. DIN 766 je pre nízke kolíky, príležitostné použitie, nie pre prenos sily. Používanie v napájacom systéme nie je len neefektívne – je to bezpečnostné riziko. Prišli za mnou klienti so zlomenými článkami DIN 766, ktoré poškodili ich stroje a spôsobili menšie zranenia, a to všetko preto, že si mysleli, že reťaz je reťaz.
Ako dodávateľ si vždy dávam záležať na tom, aby som klientov previedol ich presnou aplikáciou predtým, ako im odporučím reťazec. Ak sa ma budete pýtať na DIN 766 na prenos energie, nikdy nepoviem „áno, funguje to“. Namiesto toho sa vás opýtam: aké je maximálne zaťaženie? Koľko hodín denne beží systém? Aké ozubené kolesá používate? Ak je to ľahká, prerušovaná aplikácia, nasmerujem vás na reťaz s krátkym článkom DIN 5685A ako lepšiu alternatívu. Ak je to ťažký, súvislý systém, nasmerujem vás k oceľovej reťazi alebo reťazi G80 STEEL Chain, ktoré sú stavané presne na tento druh práce.
Vráťme sa ešte raz k pôvodnej otázke, aby bolo jasné: Môže sa článková reťaz DIN 766 použiť v aplikáciách na prenos energie? Krátka odpoveď je: zriedkavo a iba vo veľmi špecifických prípadoch s nízkym dopytom a občasným používaním. Na nič viac ako to nie je vhodné. Obmedzenia sú štrukturálne: jeho konštrukcia z mäkkej ocele, veľká geometria článkov, ktorá nepasuje dobre s ozubenými kolesami, nízka pevnosť v ťahu a žiadna odolnosť proti únave, z neho robia nedostatočnú pre základné požiadavky na prenos sily – konzistentný prenos krútiaceho momentu a trvalé cyklické zaťaženie.
Ak plánujete nový systém prenosu energie alebo modernizujete existujúci, neobmedzujte sa s DIN 766. Malé úspory nákladov sa môžu na prvý pohľad zdať lákavé, ale prestoje, náklady na opravy a bezpečnostné riziká to ďaleko prevažujú. Namiesto toho sa porozprávajte s informovaným dodávateľom, ktorý vám môže pomôcť vybrať správnu reťaz pre vaše presné potreby. Či už pracujete na ľahkom prerušovanom nastavení alebo na vysokovýkonnom priemyselnom pohone, existuje reťaz podľa normy DIN (alebo kvalitná alternatíva), ktorá je skonštruovaná tak, aby túto prácu vykonávala bezpečne a spoľahlivo.
Ak ste pripravení diskutovať o riešeniach reťaze prenosu energie alebo máte otázky týkajúce sa noriem DIN a vhodnosti reťaze, spojte sa s naším tímom a nájdite ideálne riešenie pre vašu aplikáciu.
Referencie:
- Európsky výbor pre normalizáciu. (DIN 766: Zvárané spojovacie reťaze na všeobecné účely)
- Americká spoločnosť strojných inžinierov. (Reťazové pohony na prenos energie: Konštrukčné a aplikačné štandardy)
- Združenie priemyslu oceliarskych reťazcov. (Normy odolnosti proti únave pre zvárané článkové reťaze v priemyselných aplikáciách)
- Európsky výbor pre normalizáciu. (DIN 5685: Zvárané spojovacie reťaze pre aplikácie na dopravu a zdvíhanie)
